CECHY:
- 1 x wejście HDMI i 1 x wyjście HDMI
- Synchronizacja analogowe wyjście wideo 1 x VGA,
- 1 x cyfrowe wyjście optyczne SPDIF audio i 6-kanałowy dźwięk analogowy RCA wyjściowe, które można podłączyć do wzmacniacza lub telewizora bezpośrednio.
- Wsparcie dla trybu wejścia audio i wideo MHL / HDMI, działa w trybie dwukanałowym.
- Obsługuje wejście HDMI do 1080p / 60Hz, obsługa 3D (24 / 30fs)
- CEC oraz HDCP
- Pomoc tryb zarządzania 3 EDID dla formatów audio można przełączać pomiędzy wbudowaną EDID (2CH / 5.1 kanałów) i EDID zewnętrznego (TV).
- Wykorzystuje 24-bit / 96 kHz audio i DSP 24bit / 192kHz DAC
- Obsługuje formaty audio cyfrowe: Dolby Digital (AC3), DTS, LPCM, format sygnału automatycznej identyfikacji
- Wyjście VGA automatycznie zmienia rozdzielczość do formatu sygnału wejściowego
- Przed wzmacniacz słuchawkowy można podłączyć poprzez wtyczkę 3,5 mm na słuchawki
- Wysoka jakość dźwięku, niski poziom hałasu
- Adapter DC5V / 1A

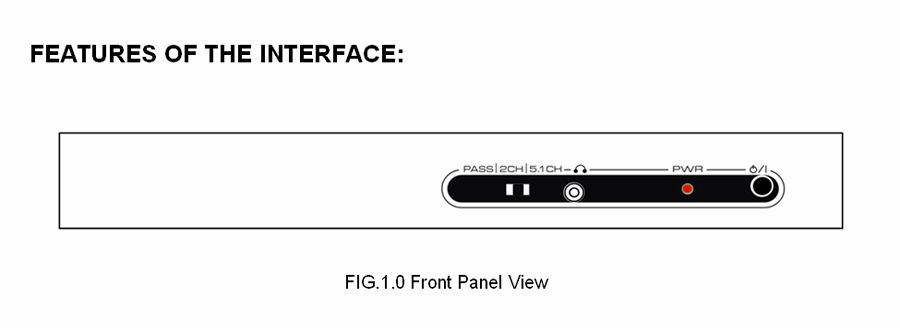

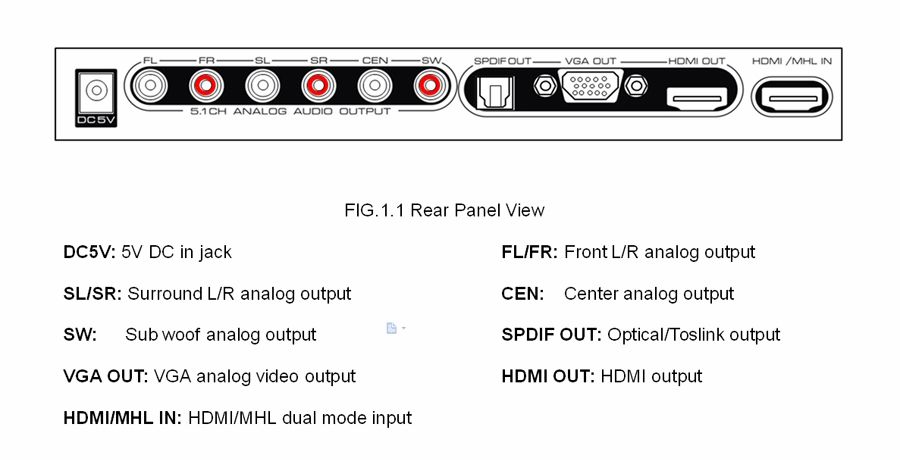

FUNKCJE INTERFEJÓW:
Przełącznik: przełącznik trybu audio EDID. Przełącznik ten pozwala użytkownikowi wybrać źródło dźwięku EDID.
PASS: tryb przekazywania HDMI. Przełącz się do pozytywnej dla źródła HDMI Wyjście audio EDID w zależności od podłączonego telewizora lub odbiornika, obsługuje do 7.1 kanałów LPCM.
2CH: Tryb dwukanałowy stereo LPCM. Przełącz na 2CH dla źródła HDMI Wyjście LPCM 2-kanałowym dźwiękiem poprzez wbudowany EDID. Następnie, HDMI, SPDIF, RCA oraz wyjście słuchawkowe stereo audio.
5.1CH: 6-kanałowy tryb BITSTREAM 5.1. Przełącz do źródła 5.1CH dla sygnałów audio HDMI do wyjściowego strumienia bitów na wewnętrznej EDID. Następnie, HDMI, SPDIF i wyjście RCA 5.1CH wyjście słuchawkowe audio FL i FR kanału.

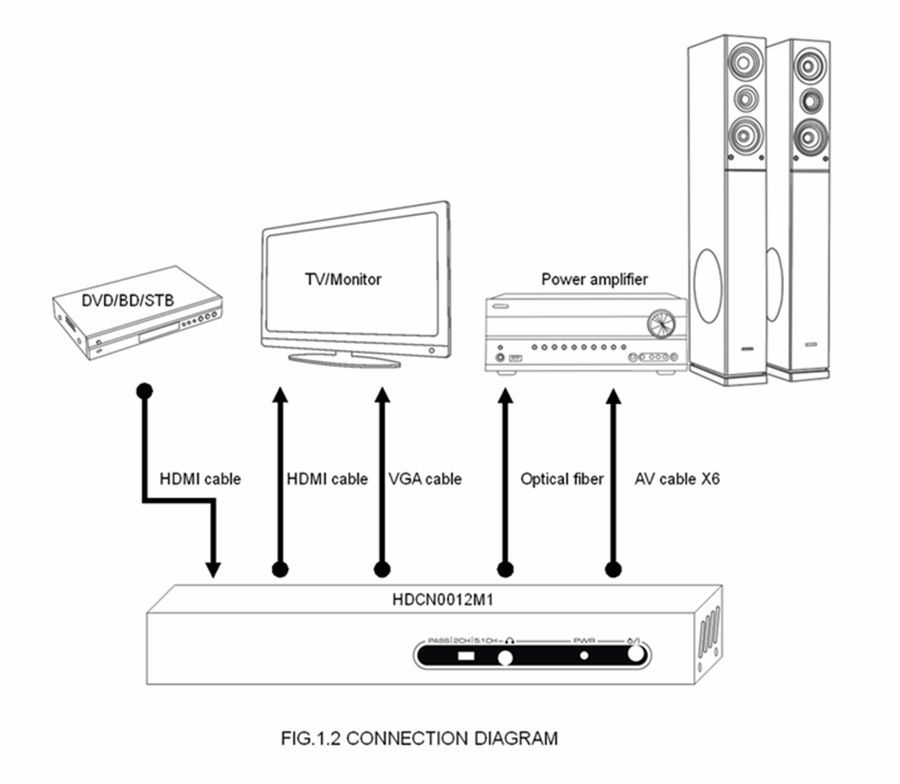

POŁĄCZENIE I ZASTOSOWANIE:
- Podłącz jeden kabel HDMI / Blu-Ray Odtwarzacze DVD dekodera portu wejściowego.
- Podłącz jeden kabel / VGA HDMI port wyjścia TV / monitora dekodera.
- Jeśli potrzebujesz cyfrowego sygnału audio, podłącz cyfrowy kabel optyczny ze wzmacniaczem do dekodera wyjście SPDIF portu.
- Jeśli potrzebujesz dźwięku analogowego, należy podłączyć sześć kabli audio-wideo z wyjścia wzmacniacza analogowego do analogowych kanałów audio dekodera muszą być zgodne. Jeśli podłączony telewizor lub wzmacniacz stereo, podłącz FL/FR tylko dwa kanały i przełącznik trybu EDID na 2-kanałowy.
- Jeżeli trzeba użyć słuchawek, należy przełączyć tryb EDID 2CH.
- Podłączyć zasilanie 5V do dekodera.
- Wyjście VGA rozdzielczość automatycznie zmienia format sygnału wejściowego.
Następujące decyzje: 720 x 480 @ 60 Hz (480p), 800 x 600 @ 60 Hz, 1024 x 768 @ 60Hz, tysiące sto pięćdziesiąt dwa x 864 @ 60 Hz, 1280 x 720 @ 60 Hz (720p) 1280 x 768 przy 60 Hz, 1280 x 800 przy 60 Hz, 1280 x 960 przy 60 Hz, 1280 x 1024 @ 60 Hz, 1360 x 768 przy 60 Hz, 1366 x 768 przy 60 Hz, 1440 x 900 @ 60 Hz, 1600 × 900 przy 60 Hz, 1600 x 1200 @ 60 Hz 1680 x 1050 @ 60 Hz, 1920 x 1080 @ 60Hz (1080p).
DANE TECHNICZNE:
Rozdzielczość HDMI |
do 1080р / 50 / 60fs (3D 24 / 30fs) |
Rozdzielczość wejściowa MHL |
720P 60Hz / 30Hz 1080P / 1080P 60Hz (system packedpixel) |
Rozdzielczość wyjściowa VGA |
do 1920 х 1080 @ 60 Гц |
Format wideo chrominancji |
24bit/deep color 30bit, 36bit |
Format audio HDMI |
DTS-HD / Dolby-TrueHD / LPCM 2 / 5.1 / 7.1CH / DTS / Dolby-AC3 / DSD |
Cyfrowe dekodowanie formatu audio |
Dolby Digital (AC3) / DTS / LPCM 2CH |
Maksymalna przepustowa moce HDMI |
225MHz |
Szybkość przesyłania danych HDMI |
6.75Gbps |
Wartość wejścia/wyjścia sygnału TMDS |
0.5~1.5Volts p-p(TTL) |
Wartość wejścia/wyjścia sygnałuDDC |
5Volts p-p (TTL) |
Сzęstotliwość DSP |
32 ~ 96 kHz |
Szybkość transmisji danych GSP |
16 ~ 24 bit |
Wyjście analogowe poziom sygnału (1 kHz @ 0 dB). |
1V RMS |
SNR @ 0 dB (CCIR / ARM) |
≥85dB |
Kabłąkowatość |
≤0.1% |
Сharakteryzacja częstotliwośći |
20Hz ~ 20kHz |
Wyjście słuchawkowe (1 kHz @ 0 dB KD = 32) |
20mW |
Długość kabla wejściowego HDMI |
standardowy kabel HDMI ≤15m AWG 26 |
Długość kabla wyjściowego HDMI |
standardowy kabel HDMI ≤20m AWG 26 |
Maksymalny pobór prądu |
550mA |
Zasilacz |
AC 100V ~ 240V 50Hz / 60Hz, DC5V / 1A |
Zakres pracującyh temperatur |
Оd -10 do + 55 ° С |
Temperatura przechowywania |
Od -20 do + 60 ℃ |
Zakres wilgotności |
10 do 90% RH (bez kondensacji) |
Zakres wilgotności przechowywania |
Od 5% do 95 RH (bez powstawania kondensacji) |
Wymiary (D x S x W) |
205x74.5x26 (mm) |
Waga |
365g |

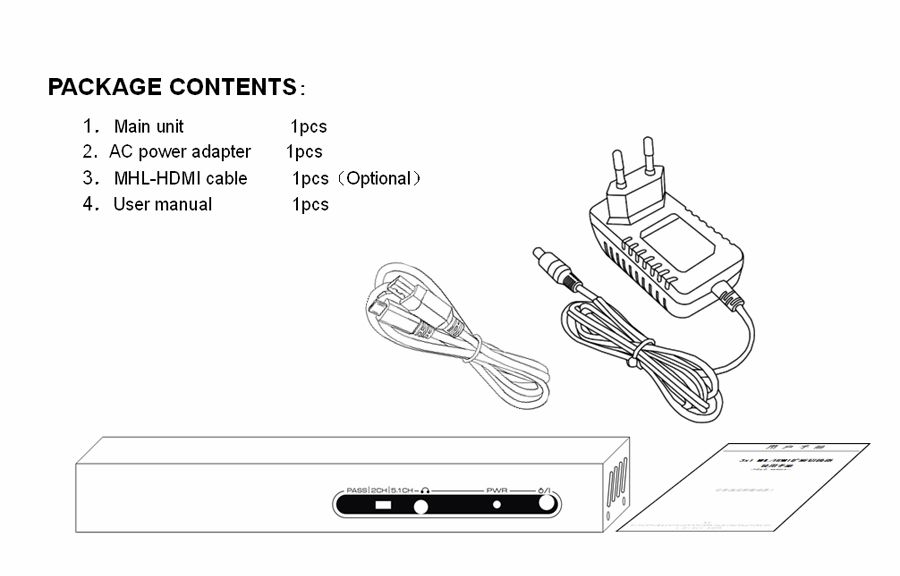

SPIS TREŚCI:
- Podstawowy moduł x 1 szt.
- Zasilacz x 1szt.
- Instrukcja obsługi x 1 szt.
Informacje dodatkowe
Kod kreskowy EAN | Nie |
---|---|
Producent | ASK |
Power Supply | - |
Akcesoria | Nie |
Weight | Nie |
Wielkość | Nie |
Box Size | Nie |
Carton Meas. | Nie |
Kolor | Сzarny |
